12с-8-13
+7 (343) 310-16-39
|

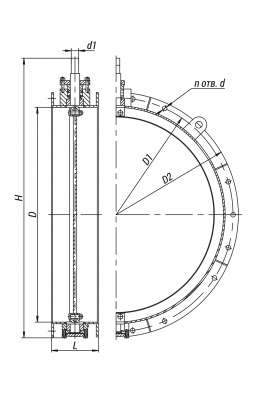

L, мм: |
260 |
|
H, мм: |
1483 |
|
h, мм: |
22 |
|
d, мм: |
50 |
|
D, мм: |
1210 |
|
D1, мм: |
1300 |
|
D2, мм: |
1350 |
Присоединение к трубопроводу: фланцевое.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Регулирование осуществляется изменением площади проходного сечения при повороте диска с помощью приводов:
• типа МЭОФ, установленного на верхней цапфе;
• типа МЭО через рычаг.
Полное открытие затвора соответствует повороту диска на угол 90º от закрытого положения.
Технические характеристики
|
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
F, см² |
Мкр., Н·м, не более |
Nоб. Полн. хода |
Обозначение эл. привода |
N, кВт |
t хода, с. |
n |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
|
1200 |
0,1 |
400 |
09Г2С |
воздух, газы |
100000 |
10940 |
1600 |
0,25 |
МЭО-1600/25-0,25У-92К |
0,3 |
25 |
26 |
270 |
405 |
Условные обозначения
Затворы поворотные дисковые типа 12с предназначены для регулирования расхода воздуха и неагрессивных очищенных газов в газовоздухопроводах котельного агрегата.
