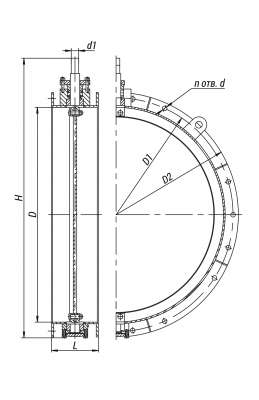

L, мм:

240

H, мм:

1383

h, мм:

22

d, мм:

50

D, мм:

1110

D1, мм:

1200

D2, мм:

1250

Присоединение к трубопроводу: фланцевое.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

Регулирование осуществляется изменением площади проходного сечения при повороте диска с помощью приводов:
• типа МЭОФ, установленного на верхней цапфе;
• типа МЭО через рычаг.

Полное открытие затвора соответствует повороту диска на угол 90º от закрытого положения.

Технические характеристики

DN, мм

PN, МПа

Tmax среды, ºC

Материал корпуса, сталь

Рабочая среда

Макс. Kv, м³/ч

F, см²

Мкр., Н·м, не более

Nоб. Полн. хода

Обозначение эл. привода

N, кВт

t хода, с.

n

Масса изд. без эл. прив., кг

Масса изделия, кг

1100

0,1

400

09Г2С

воздух, газы

81500

9160

1600

0,25

МЭО-1600/25-0,25У-92К

0,3

25

24

250

385

Условные обозначения

Затворы поворотные дисковые типа 12с предназначены для регулирования расхода воздуха и неагрессивных очищенных газов в газовоздухопроводах котельного агрегата.
