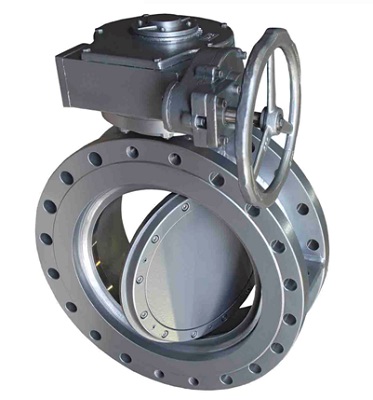

Затворы с тройным эксцентриситетом (трехэксцентриковые) под приварку

+7 (343) 310-16-39
Затворы предназначены для использования в качестве запорно-регулирующей или отсечной арматуры на трубопроводах предприятий различных отраслей промышленности. Затворы могут использоваться на любых жидких или газообразных средах, нейтральных к материалам деталей, соприкасающихся со средой.
Затворы не предназначены для применения на сыпучих средах. За счет минимизации трущихся поверхностей затворы с тройным эксцентриситетом не боятся окалин и имеют более долгий срок службы по сравнению с другой запорной арматурой.
Эллиптическая уплотнительная поверхность образована конусом, ось которого наклонена к оси трубопровода. Форма уплотнения исключает любое трение между диском и седлом корпуса, детали входят в контакт только в последний момент хода, чем исключается нежелательный износ. Высокая степень герметичности достигается благодаря пакетной конструкции уплотнительного кольца диска. Пакет состоит из тонких стальных пластин с прослойками из графита. Затворы могут быть герметичны, только в одну сторону направления потока рабочей среды (односторонне-герметичные затворы) или в обе стороны направления потока рабочей среды (двусторонне-герметичные затворы). Срок службы двусторонне- герметичного затвора зависит от правильности установки, если присутствует основное направление потока среды и резервное, то устанавливать затвор необходимо входным патрубком (фланцем) по отношению к основному направлению потока рабочей среды.
№ |
Наименование |
Материал (Марка) |
№ |
Наименование |
Материал (Марка) |
1 |
Нижняя крышка |
А105 |
12 |
Седло |
наплавка A304 |
2 |
Винт |
А193 B7 |
13 |
Корпус* |
20ГЛ (А352LCC), |
3 |
Спиральная опорная прокладка |
A304(08Х18Н10) + графит |
14 |
Верхняя втулка вала |
SF-1 |
4 |
Стопорное кольцо |
2Cr13(20Х13) |
15 |
Сальниковая набивка |
графит |
5 |
Нижняя втулка вала |
SF-1 |
16 |
Фиксатор сальника |
20ГЛ (А352LCC) |
6 |
Уплотнительное кольцо |
A304(08Х18Н10) + графит |
17 |
Болт |
А193 B7 |
7 |
Прижимная пластина |
А105 |
18 |
Гайка |
A194 2H |
8 |
Диск* |
20ГЛ (А352LCC) |
19 |
Болт |
А193 B7 |
9 |
Шток |
14Х17Н2Т |
20 |
Гайка |
A194 2H |
10 |
Штырь |
2Cr13(20Х13) |
21 |
Отв. фланец редуктора |
A216WCB(20Л) |
11 |
Винт |
А193 B7 |
22 |
Редуктор |
|
