885-225-Э

Цена: По запросу
Количество:
Задать вопрос
+7 (343) 310-16-39

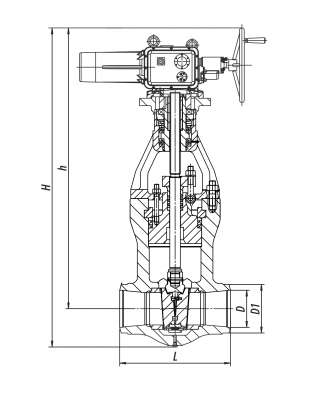

h, мм:

1404

H, мм:

1649

L, мм:

700

D1, мм:

284

D, мм:

230

Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое.
При установке задвижек с электроприводом на вертикальных участках, необходима дополнительная опора под привод во избежание деформации бугеля.
Направление подачи рабочей среды: любое.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, ХЛ, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на маховике: не более 300 Н.

Технические характеристики

DN, мм

Рр, МПа

Tmax среды, ºC

Материал корпуса, сталь

Рабочая среда

Раб. ход, мм

Мкр., Н·м, не более

ζ, не более

Nоб. Полн. хода

Способ управления

Обозначение эл. привода

N, кВт

t хода, с.

Масса изд. без эл. прив., кг

Масса изделия, кг

225

9,8

540

15Х1М1Ф

пар

230

1100

0,9

29

Э

795-Э-0

4,25

79

732

915

Условные обозначения

Задвижки запорные служат в качестве устройств для герметич­ного перекрытия трубопроводов воды
и пара основных технологических систем станций и предприятий.

Применяются только для включения или отключения тру­бопровода. Использование задвижек в качестве регулирующих уст­ройств не допускается.

При использовании задвижек в трубопроводах, где предусмот­рен режим разогрева при закрытом затворе и заполненной водой внутренней полости, их необходимо оснащать разгрузочным устройством. Такое устройство может быть выполнено в виде трубки, соединяющей внутреннюю полость задвижки с трубопроводом со стороны подвода среды, с установленным на ней вентилем DN20, или в виде сквозного отверстия диаметром 5 мм в тарелке со стороны подвода среды.

Управление задвижками осуществляется при помощи:

  • маховика (М);
  • встроенного электропривода (Э);
  • через редукторы: цилиндрический (Ц) или конический (К).

Конструкция задвижек адаптирована под применение электроприводов производства:

  • Э – "БКЗ", г. Барнаул; "ЧЗЭМ", г. Чехов;
  • ЭГ – «ГЗ Электропривод», г. Москва;
  • ЭЧ – "АБС ЗЭиМ Автоматизация", г. Чебоксары;
  • ЭН – "БЕТРО-Тех", г. Бердск;
  • ЭМ – "Тулаэлектропривод", г. Тула;
  • ЭК – ZPA "Ресky", Чехия;
  • ЭД – "АUMA", Германия;
  • других производителей со стандартными узлами присоединения.

Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
  • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
  • на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
