2с-28-6
+7 (343) 310-16-39
Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое.
При установке задвижек с электроприводом на вертикальных участках, необходима дополнительная опора под привод во избежание деформации бугеля.
Направление подачи рабочей среды: любое.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, ХЛ, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на маховике: не более 300 Н.
Технические характеристики
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Раб. ход, мм |
Мкр., Н·м, не более |
ζ, не более |
Nоб. Полн. хода |
Способ управления |
Масса изд. без эл. прив., кг |
400 |
10 |
450 |
25Л |
вода-пар |
266 |
348 |
0,15 |
33 |
Ц |
603 |
Условные обозначения
Задвижки запорные служат в качестве устройств для герметичного перекрытия трубопроводов воды
и пара основных технологических систем станций и предприятий.
Применяются только для включения или отключения трубопровода. Использование задвижек в качестве регулирующих устройств не допускается.
При использовании задвижек в трубопроводах, где предусмотрен режим разогрева при закрытом затворе и заполненной водой внутренней полости, их необходимо оснащать разгрузочным устройством. Такое устройство может быть выполнено в виде трубки, соединяющей внутреннюю полость задвижки с трубопроводом со стороны подвода среды, с установленным на ней вентилем DN20, или в виде сквозного отверстия диаметром 5 мм в тарелке со стороны подвода среды.
Управление задвижками осуществляется при помощи:
- маховика (М);
- встроенного электропривода (Э);
- через редукторы: цилиндрический (Ц) или конический (К).
Конструкция задвижек адаптирована под применение электроприводов производства:
- Э – "БКЗ", г. Барнаул; "ЧЗЭМ", г. Чехов;
- ЭГ – «ГЗ Электропривод», г. Москва;
- ЭЧ – "АБС ЗЭиМ Автоматизация", г. Чебоксары;
- ЭН – "БЕТРО-Тех", г. Бердск;
- ЭМ – "Тулаэлектропривод", г. Тула;
- ЭК – ZPA "Ресky", Чехия;
- ЭД – "АUMA", Германия;
- других производителей со стандартными узлами присоединения.
Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
- на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
- на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.

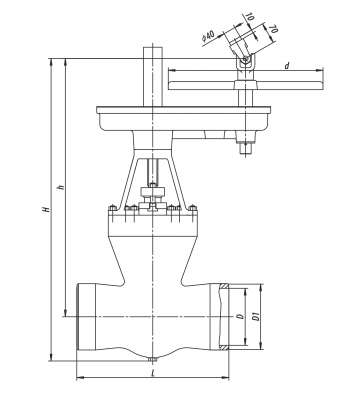

h, мм: |
1140 |
H, мм: |
1365 |
d, мм: |
470 |
L, мм: |
950 |
D1, мм: |
426 |
D, мм: |
390 |
