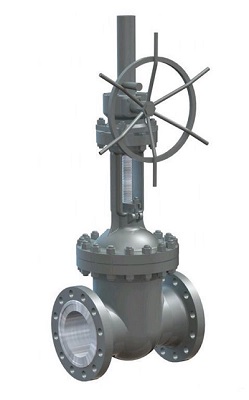

Задвижка стальная клиновая 30нж576нж с механическим редуктором
Задвижка стальная клиновая двухдисковая с выдвижным шпинделем 30нж576нж с механическим редуктором предназначена для установки в системах трубопровода в качестве запорного устройства. Использовать задвижку для регулировки потока среды не допускается, обязательно открывать на полный ход.
Применяется для транспортировки воды, пара, нефти и жидких неагрессивных нефтепродуктов, аммиак, природный газ и газообразные среды, неагрессивные к материалам деталей задвижки. Задвижка такого типа крепится посредством фланцевого соединения, данное присоединения обеспечивает легкую замену арматуры, удобное обслуживание и хороший уровень герметичности.
|
Диаметр номинальный DN, мм |
250 – 400 |
|
Давление номинальное PN, МПа (кгс/см2) |
6,3 (63) |
|
Герметичность затвора |
по ГОСТ9544: А, В, С |
|
Тип управления |
Редуктор |
|
Климатическое исполнение |
У, ХЛ |
|
Направление подачи рабочей среды |
Любое |
|
Установочное положение |
Вертикальное |
|
Температура среды |
+450°С |
Срок эксплуатации зависит от правильной установки задвижки в системе трубопровода. При монтаже необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Задвижка не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, неравномерность затяжки крепежа). При необходимости предусмотреть опоры или компенсаторы, снимающие нагрузку от трубопровода.
Задвижки устанавливаются на трубопровод редуктором вверх, допускается отклонение в любом направление при установке опоры.
При опрессовках и запуске системы запорное устройство должно находиться в одном из крайних положений.
Оборудование устанавливается в местах, доступных для осмотра и обслуживания. Перед установкой трубопровод очищают от грязи, окалины, песка и др.
