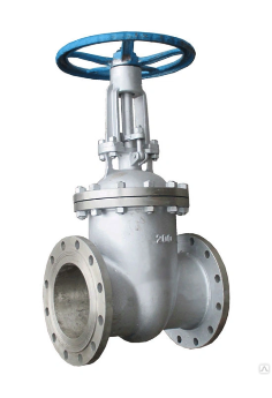

Задвижка стальная клиновая 30нж41нж
Задвижка стальная клиновая двухдисковая с выдвижным шпинделем 30нж41нж предназначена для установки в системах трубопровода в качестве запорного устройства. Тип присоединения фланцевый. Использовать задвижку для регулировки потока среды не допускается, обязательно открывать на полный ход.
Применяется для воды, пара, масла, нефти и жидких неагрессивных нефтепродуктов, природного газа и газообразных средх, неагрессивных к материалам деталей устройства.
Технические характеристики
Диаметр номинальный DN, мм |
50 – 400 |
Давление номинальное PN, МПа (кгс/см2) |
1,6 (16) |
Герметичность затвора |
по ГОСТ9544: А, В, С |
Тип управления |
Ручной – маховик |
Климатическое исполнение |
У, ХЛ |
Направление подачи рабочей среды |
Любое |
Установочное положение |
Вертикальное |
Температура среды |
+450°С |
Срок эксплуатации зависит от правильной установки в системе. При монтаже необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Задвижка не должна испытывать нагрузок от труб (изгиб, сжатие, растяжение, кручение, перекосы, неравномерность затяжки крепежа). При необходимости предусмотреть опоры или компенсаторы, снимающие нагрузку.
Наименование |
Цена, руб. |
30нж41нж Ду50 Ру16 |
16 800 |
30нж41нж Ду80 Ру16 |
29 200 |
30нж41нж Ду100 Ру16 |
39 600 |
30нж41нж Ду150 Ру16 |
69 000 |
30нж41нж Ду200 Ру16 |
112 000 |
30нж41нж Ду250 Ру16 |
260 500 |
30нж41нж Ду300 Ру16 |
342 300 |
30нж41нж Ду350 Ру16 |
425 000 |
30нж41нж Ду400 Ру16 |
463 600 |
При опрессовках и запуске системы запорное устройство должно находиться в одном из крайних положений.
Оборудование устанавливается в местах, доступных для осмотра и обслуживания. Перед установкой трубопровод очищают от грязи, окалины, песка и др.
