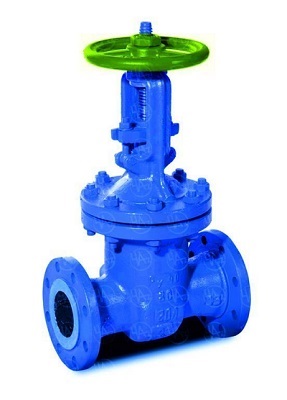

Задвижка стальная клиновая 30лс76нж
Задвижка стальная клиновая двухдисковая с выдвижным шпинделем 30лс76нж предназначена для установки в системах трубопровода в качестве запорного устройства. Использовать задвижку для регулировки потока не допускается, обязательно открывать на полный ход.
Применяется для транспортировки воды, пара, нефти и жидких неагрессивных нефтепродуктов, аммиак, природный газ и газообразные среды, неагрессивные к материалам деталей задвижки. Задвижка такого типа крепится посредством фланцевого соединения. Данное присоединение обеспечивает легкую замену арматуры, удобное обслуживание и хороший уровень герметичности.
Технические характеристики
|
Диаметр номинальный DN, мм |
50 – 400 |
|
Давление номинальное PN, МПа (кгс/см2) |
6,3 (63) |
|
Герметичность затвора |
по ГОСТ9544: А, В, С |
|
Тип управления |
Ручной – маховик |
|
Климатическое исполнение |
У, ХЛ |
|
Направление подачи рабочей среды |
Любое |
|
Установочное положение |
Вертикальное |
|
Температура |
+450°С |
Срок эксплуатации зависит от правильной установки задвижки в системе. При монтаже необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Устроство 30лс76нж не должно испытывать нагрузок от труб (изгиб, сжатие, растяжение, кручение, перекосы, неравномерность затяжки крепежа). При необходимости предусмотреть опоры или компенсаторы, снимающие нагрузку от трубопровода.
При опрессовках и запуске системы запорное устройство должно находиться в одном из крайних положений.
Оборудование устанавливается в местах, доступных для осмотра и обслуживания. Перед установкой трубопровод очищают от грязи, окалины, песка и др.
