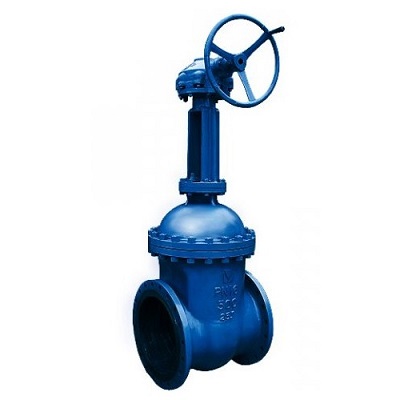

Задвижка стальная клиновая 30лс515нж с редуктором
Задвижка стальная клиновая двухдисковые с выдвижным шпинделем 30лс515нж с механическим редуктором предназначена для установки в системах трубопровода в качестве запорного устройства. Обладает минимальным гидравлическим сопротивлением. Использовать задвижку для регулировки потока не допускается, обязательно открывать на полный ход.
Применяется для транспортировки воды, пара, нефтепродукты, природный газ и газообразные среды, неагрессивные к материалам деталей. Устройство такого типа крепится посредством фланцевого соединения, которое обеспечивает легкую замену арматуры, удобное обслуживание и хороший уровень герметичности.
Технические характеристики
|
Диаметр номинальный DN, мм |
250-400 |
|
Давление номинальное PN, МПа (кгс/см2) |
4,0 (40) |
|
Герметичность затвора |
по ГОСТ9544: А |
|
Тип управления |
Редуктор |
|
Климатическое исполнение |
У, ХЛ |
|
Направление подачи рабочей среды |
Любое |
|
Установочное положение |
Вертикальное |
|
Температура среды |
+420°С |
Срок эксплуатации зависит от правильной установки в системе. При монтаже необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Устройство не должно испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, неравномерность затяжки крепежа). При необходимости предусмотреть опоры или компенсаторы, снимающие нагрузку.
Монтаж производится на трубопровод редуктором вверх, допускается отклонение в любом направление при установке опоры.
При опрессовках и запуске системы запорное устройство должно находиться в одном из крайних положений.
Оборудование устанавливается в местах, доступных для осмотра и обслуживания. Перед установкой трубопровод очищают от грязи, окалины, песка и др.
