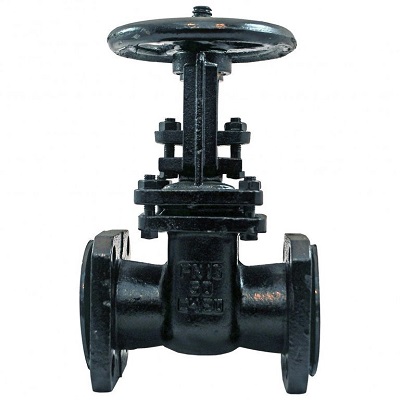

Задвижка параллельная двухдисковая с выдвижным шпинделем 30ч73бк.

Задвижка чугунная клиновая с выдвижным шпинделем 30ч73бк предназначена для установки в системах трубопровода в качестве запорного устройства. Использовать задвижку для регулировки потока среды не допускается, обязательно открывать на полный ход.

Применяется для транспортировки масла и нефти. Задвижка такого типа крепится посредством фланцевого соединения, данное присоединения обеспечивает легкую замену арматуры, удобное обслуживание и хороший уровень герметичности.

Диаметр номинальный DN, мм

400

Давление номинальное PN, МПа (кгс/см2)

1,0 (10)

Герметичность затвора

по ГОСТ9544: В, С, D

Тип управления

Ручной – маховик

Климатическое исполнение

У

Направление подачи рабочей среды

Любое

Установочное положение

Любое кроме маховиков вниз

Температура среды

-10 +90



Срок эксплуатации зависит от правильной установки задвижки в системе трубопровода. При монтаже необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Задвижка не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, неравномерность затяжки крепежа). При необходимости предусмотреть опоры или компенсаторы, снимающие нагрузку от трубопровода.

Задвижки устанавливаются на трубопровод маховиком вверх, допускается отклонение в любом направление кроме маховиком вниз. В зависимости от условий требуется установка опоры.

При опрессовках и запуске системы запорное устройство должно быть полностью открыто.

Оборудование устанавливается в местах, доступных для осмотра и обслуживания. Перед установкой трубопровод очищают от грязи, окалины, песка и др.
