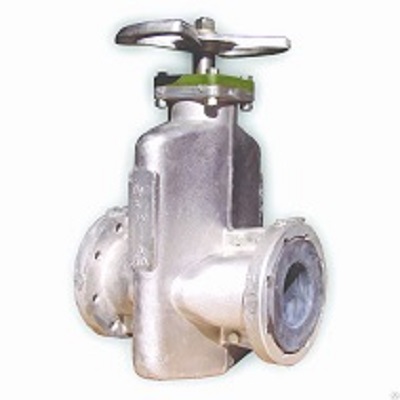

Задвижка шланговая 33а903р под электропривод.

Шланговая задвижка 33a903p алюминиевая применяется для регулирования и управления движения рабочей среды трубопровода. Мембранные задвижки из цветных сплавов используют специальные эластомерные патрубки из различных сортов резины, каждый из которых отличается устойчивостью к агрессивным веществам.



Диаметр номинальный DN, мм

50-200

Давление номинальное PN, МПа (кгс/см2)

0,6 (6)

Герметичность затвора

По классу «А» ГОСТ9544-93

Тип управления

Электропривод

Климатическое исполнение

УХЛ

Направление подачи рабочей среды

Любое

Установочное положение

Вертикальное

Температура среды

+150°С



Материал корпуса - алюминий. Давление номинальное: PN - 0,6 МПа (6 кгс/см2). Присоединение к трубопроводу - фланцевое. Присоединительные размеры магистральных фланцев – на Ру 1,0 МПа (10 кгс/см2), по ГОСТ 12815–80 исполнение 1, ряд 2. Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), неагрессивные и агрессивные, пульпообразные, жидкие и  вязкие среды, минеральные масла и нефтепродукты. Направление подачи среды - любое. Рабочее положение задвижки – приводом вниз не допускается. Класс герметичности затвора - "А". Коэффициент сопротивления - DN 50, 80, 100, 125 - 0,6; для DN 150, 200 - 0,4. Шланговый затвор может комплектоваться ответными фланцами.

Исполнения электропривода: нормальное и взрывозащищенное. Исполнения электропривода: нормальное и взрывозащищенное. Задвижки устанавливаются на трубопровод электроприводом вверх, допускается отклонение в любом направление при установке опоры, кроме положения приводом вниз.

При опрессовках и запуске системы запорное устройство должно находиться в одном из крайних положений.

Оборудование устанавливается в местах, доступных для осмотра и обслуживания.
