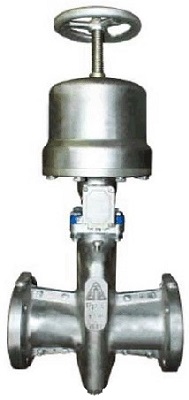

Задвижка шланговая 33а603р с пневмоприводом.
Шланговая задвижка 33a603p алюминиевая применяется а качестве запорного и регулирующего устройства на трубопроводах. Шланговые задвижки имеет широкий ассортимент эластомерных материалов (для патрубков затвора) обеспечивает полную коррозионную стойкость и сопротивление истиранию.
|
Диаметр номинальный DN, мм |
50-200 |
|
Давление номинальное PN, МПа (кгс/см2) |
0,6 (6) |
|
Герметичность затвора |
По классу «А» ГОСТ9544-93 |
|
Тип управления |
Пневмопривод |
|
Климатическое исполнение |
УХЛ |
|
Направление подачи рабочей среды |
Любое |
|
Установочное положение |
Вертикальное |
|
Температура среды |
+150°С |
Материал корпуса - алюминий. Давление номинальное: PN - 0,6 МПа (6 кгс/см2). Присоединение к трубопроводу - фланцевое. Присоединительные размеры магистральных фланцев – на Ру 1,0 МПа (10 кгс/см2), по ГОСТ 12815–80 исполнение 1, ряд 2. Рабочие среды затвора мембранного: жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты. Направление подачи среды - любое. Рабочее положение задвижки – приводом вниз не допускается. Класс герметичности затвора - "А". Коэффициент сопротивления - для DN 50, 80, 100, 125 - 0,6; для DN 150, 200 - 0,4. Шланговый затвор может комплектоваться ответными фланцами.
Исполнения электропривода: нормальное и взрывозащищенное. Шланговая задвижка с пневмоприводом выпускается в нормальном, экспортном и тропическом исполнении. Шланговый затвор может комплектоваться ответными фланцами.
Оборудование устанавливается в местах, доступных для осмотра и обслуживания.
