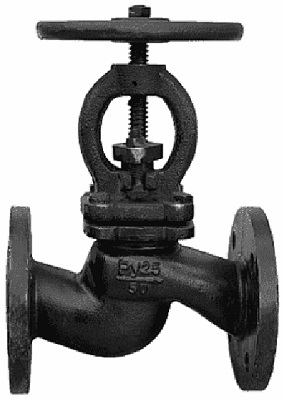

Вентиль запорный проходной 15кч16п
15кч16п - вентиль фланцевый запорный (клапан) чугунный проходной. Альтернативное название изделия: фланцевый вентиль 15кч16п. Вентиль используется как запорное устройство на трубопроводах. Устанавливается оборудование в любом положении в местах, доступных для его осмотра и технического обслуживания. Стрелка на корпусе запорного вентиля должна совпадать с направлением движения запираемой среды. Изделие имеет ручное управление, использовать дополнительные рычаги при управлении не допускается. Вентиль изготавливается из ковкого чугуна, а уплотнение затвора из паронита ПОН-Б. Конструкционной особенностью вентиля является сальниковая набивка уплотнения шпинделя. Клапан используется только как запорный. Направление потока среды: под золотник (по стрелке).
Диаметр номинальный DN, мм |
32 – 80 |
Давление номинальное PN, МПа (кгс/см2) |
2,5 (25) |
Герметичность затвора |
по ГОСТ9544-75: «С» |
Тип управления |
Ручной - маховик |
Климатическое исполнение |
У2 |
Направление подачи рабочей среды |
под золотник (по стрелке) |
Установочное положение |
Любое |
Температура среды |
От -30 до +150°С |
Температура рабочей среды: от - 30 до + 150°С; Рабочая среда: жидкий аммиак, газообразный аммиак; Направление потока среды: под золотник (по стрелке); Присоединение к трубопроводу: фланцевое (исполнение 1) ГОСТ12815; Климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, УХЛ4, Т1.
15кч16п | ||
Ду | Ру | Цена руб. |
32 | 25 | 2.550 |
40 | 25 | 2.750 |
50 | 25 | 3.900 |
80 | 25 | 7.400 |
