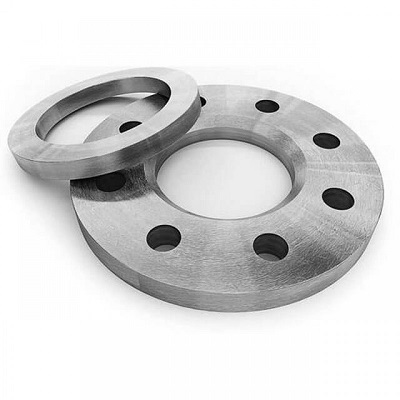

Свободный фланец на приварном кольце ГОСТ 12822-80
Цена: По запросу
Количество:
Задать вопрос
+7 (343) 310-16-39
+7 (343) 310-16-39
Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Ру от 0,1 до 2,5 МПа (от 1 до 25кгс/см) и температуру среды от 243 до 573 К (от минус 30 до плюс 300).
Давление Ру 0,1; 0,25; 0,6 МПа (1; 2,5; 6 кгс/см2) | ||||||||||||
DN | dн. | d.в | Dо | b | b1 | c | Цена, руб. |
кол-во. отв.шт |
Масса. кг | |||
фланца | Кольца | |||||||||||
с соединительным выступом |
с выступом | с впадиной | ||||||||||
10 | 14 | 15 | 16 | 12 | 10 | 4 | * | 4 | 0.52 | 0.08 | 0.08 | 0.07 |
15 | 18 | 19 | 20 | * | 0.58 | 0.11 | 0.09 | 0.08 | ||||
20 | 25 | 26 | 27 | 14 | 12 | * | 0.82 | 0.2 | 0.18 | 0.17 | ||
25 | 32 | 33 | 34 | 12 | 10 | 5 | * | 0.6 | 0.16 | 0.13 | 0.13 | |
32 | 38 | 39 | 41 | 117 | 0.87 | 0.21 | 0.18 | 0.17 | ||||
40 | 45 | 46 | 48 | 123 | 1,01 | 0.27 | 0.23 | 0.22 | ||||
50 | 57 | 59 | 61 | 12 | 135 | 1.11 | 0.35 | 0.32 | 0.3 | |||
65 | 76 | 78 | 80 | 14 | 14 | 6 | 185 | 1.55 | 0.55 | 0.49 | 0.46 | |
80 | 89 | 91 | 93 | 271 | 2.05 | 0.73 | 0.65 | 0.63 | ||||
100 | 108 | 110 | 112 | 296 | 2.38 | 0.88 | 0.81 | 0.75 | ||||
125 | 133 | 135 | 138 | 344 | 8 | 2.84 | 1.27 | 1.11 | 1.02 | |||
150 | 159 | 161 | 164 | 16 | 16 | 444 | 3.72 | 1.53 | 1.43 | 1.32 | ||
200 | 219 | 222 | 225 | 18 | 18 | 8 | 667 | 4.93 | 2.06 | 1.95 | 1.8 | |
250 | 273 | 273 | 279 | 20 | 11 | 927 | 12 | 6.38 | 2.53 | 2.4 | 2.2 | |
300 | 325 | 325 | 331 | 24 | 20 | 1334 | 10.35 | 3.4 | 3.2 | 2.87 | ||
350 | 377 | 377 | 383 | 28 | 12 | 1915 | 13.5 | 3.71 | 3.49 | 3.13 | ||
400 | 426 | 426 | 433 | 32 | 24 | 2781 | 16 | 17.04 | 5.14 | 4.89 | 4.47 | |
500 | 530 | 530 | 537 | 38 | 26 | 4017 | 25.44 | 7.05 | 6.73 | 6.1 | ||
Давление Ру 1,0 МПа (10 кгс/см2) | ||||||||||||
DN | dн. | d.в | Dо | b | b1 | c | Цена, руб. |
кол-во. отв.шт |
Масса. кг | |||
фланца | Кольца | |||||||||||
с соединительным выступом |
с выступом | с впадиной | ||||||||||
10 | 14 | 15 | 16 | 12 | 10 | 4 | * | 4 | 0.52 | 0.08 | 0.08 | 0.07 |
15 | 18 | 19 | 20 | 62 | 0.58 | 0.11 | 0.09 | 0.08 | ||||
20 | 25 | 26 | 27 | 14 | 12 | 89 | 0.82 | 0.2 | 0.18 | 0.17 | ||
25 | 32 | 33 | 34 | 5 | 105 | 0.96 | 0.27 | 0.23 | 0.22 | |||
32 | 38 | 39 | 41 | 16 | 162 | 1.49 | 0.34 | 0.3 | 0.29 | |||
40 | 45 | 46 | 48 | 18 | 209 | 1.92 | 0.42 | 0.37 | 0.35 | |||
50 | 57 | 59 | 61 | 14 | 255 | 2.27 | 0.62 | 0.55 | 0.54 | |||
65 | 76 | 78 | 80 | 20 | 16 | 6 | 333 | 3.01 | 0.9 | 0.82 | 0.78 | |
80 | 89 | 91 | 93 | 22 | 272 | 3.77 | 1.1 | 0.98 | 0.97 | |||
100 | 100 | 110 | 112 | 24 | 504 | 8 | 4.55 | 1.31 | 1.24 | 1.11 | ||
125 | 133 | 135 | 138 | 26 | 18 | 663 | 6.09 | 1.96 | 1.84 | 1.71 | ||
150 | 159 | 161 | 164 | 756 | 7.5 | 2.18 | 2.09 | 1.88 | ||||
200 | 219 | 222 | 225 | 20 | 8 | 1184 | 9.02 | 2.94 | 2.83 | 2.58 | ||
250 | 273 | 273 | 279 | 28 | 22 | 11 | 1225 | 12 | 11.3 | 3.78 | 3.66 | 3.35 |
300 | 325 | 325 | 331 | 30 | 1478 | 13.87 | 4.24 | 4.08 | 3.58 | |||
350 | 377 | 377 | 383 | 32 | 24 | 12 | 1964 | 16 | 18.02 | 6.33 | 6.09 | 5.44 |
400 | 426 | 426 | 433 | 34 | 26 | 1256 | 24.38 | 8.15 | 8.43 | 7.08 | ||
500 | 530 | 530 | 537 | 38 | 28 | 4326 | 20 | 33.25 | 10.58 | 10.22 | 9.33 | |
Давление Ру 1,6 МПа (16 кгс/см2) | ||||||||||||
DN | dн. | d.в | Dо | b | b1 | c | Цена, руб. |
кол-во. отв.шт |
Масса. кг | |||
фланца | Кольца | |||||||||||
с соединительным выступом |
с выступом | с впадиной | ||||||||||
10 | 14 | 15 | 16 | 14 | 12 | 4 | * | 4 | 0.61 | 0.1 | 0.09 | 0.08 |
15 | 18 | 19 | 20 | 73 | 0.67 | 0.13 | 0.11 | 0.1 | ||||
20 | 25 | 26 | 27 | 16 | 14 | 100 | 0.93 | 0.24 | 0.22 | 0.2 | ||
25 | 32 | 33 | 34 | 5 | 119 | 1.1 | 0.31 | 0.28 | 0.25 | |||
32 | 38 | 39 | 41 | 18 | 16 | 193 | 1.68 | 0.46 | 0.41 | 0.39 | ||
40 | 45 | 46 | 48 | 20 | 231 | 2.13 | 0.56 | 0.51 | 0.49 | |||
50 | 57 | 59 | 61 | 273 | 2.54 | 0.71 | 0.64 | 0.62 | ||||
65 | 76 | 78 | 80 | 22 | 18 | 6 | 360 | 3.31 | 1.01 | 0.94 | 0.93 | |
80 | 89 | 91 | 93 | 24 | 428 | 4.41 | 1.23 | 1.12 | 1.1 | |||
100 | 100 | 110 | 112 | 26 | 20 | 508 | 8 | 4.93 | 1.64 | 1.57 | 1.51 | |
125 | 133 | 135 | 138 | 28 | 472 | 6.56 | 2.18 | 2.06 | 2.04 | |||
150 | 159 | 161 | 164 | 22 | 862 | 8.09 | 2.67 | 2.58 | 2.52 | |||
200 | 219 | 222 | 225 | 8 | 1184 | 12 | 9.36 | 3.24 | 3.12 | 3 | ||
250 | 273 | 273 | 279 | 30 | 24 | 11 | 1449 | 13.9 | 4.12 | 4 | 3.69 | |
300 | 325 | 325 | 331 | 32 | 1740 | 17.9 | 5.51 | 5.17 | 4.85 | |||
350 | 377 | 377 | 383 | 34 | 26 | 12 | 2376 | 16 | 22.8 | 7.97 | 7.52 | 7.08 |
400 | 426 | 426 | 433 | 36 | 28 | 3032 | 29.08 | 10.12 | 9.62 | 9.05 | ||
500 | 530 | 530 | 537 | 42 | 30 | 3347 | 20 | 49.26 | 16.86 | 15.58 | 15.61 | |
Давление Ру 2,5 МПа (25 кгс/см2) | ||||||||||||
DN | dн. | d.в | Dо | b | b1 | c | Цена, руб. |
кол-во. отв.шт |
Масса. кг | |||
фланца | Кольца | |||||||||||
с соединительным выступом |
с выступом | с впадиной | ||||||||||
10 | 14 | 15 | 16 | 16 | 14 | 4 | * | 4 | 0.69 | 0.12 | 0.11 | 0.1 |
15 | 18 | 19 | 20 | 83 | 0.77 | 0.15 | 0.14 | 0.12 | ||||
20 | 25 | 26 | 27 | 18 | 16 | 114 | 1.05 | 0.27 | 0.24 | 0.23 | ||
25 | 32 | 33 | 34 | 5 | 134 | 1.24 | 0.36 | 0.32 | 0.31 | |||
32 | 38 | 39 | 41 | 20 | 203 | 1.87 | 0.46 | 0.4 | 0.39 | |||
40 | 45 | 46 | 48 | 22 | 18 | 256 | 2.35 | 0.56 | 0.58 | 0.57 | ||
50 | 57 | 59 | 61 | 303 | 2.79 | 0.79 | 0.72 | 0.71 | ||||
65 | 76 | 78 | 80 | 24 | 20 | 6 | 373 | 8 | 3.43 | 1.12 | 1.05 | 1.01 |
80 | 89 | 91 | 93 | 26 | * | 4.25 | 1.37 | 1.26 | 1.25 | |||
100 | 100 | 110 | 112 | 28 | 22 | 674 | 6.19 | 1.95 | 1.88 | 1.78 | ||
125 | 133 | 135 | 138 | 30 | 24 | 960 | 8,82 | 2.61 | 2.5 | 2.37 | ||
150 | 159 | 161 | 164 | 1146 | 10.52 | 3.29 | 3.12 | 2.99 | ||||
200 | 219 | 222 | 225 | 8 | 1375 | 12 | 12.62 | 4.34 | 4.15 | 4.03 | ||
250 | 273 | 273 | 279 | 32 | 26 | 11 | 1931 | 17.72 | 6.04 | 5.68 | 5.61 | |
300 | 325 | 325 | 331 | 34 | 2486 | 16 | 22.82 | 7.45 | 6.82 | 6.79 | ||
350 | 377 | 377 | 383 | 38 | 28 | 12 | 3457 | 31.73 | 1043 | 9.64 | 6.54 | |
400 | 426 | 426 | 433 | 42 | 30 | 4632 | 42.51 | 13.6 | 12.63 | 12.57 | ||
500 | 530 | 530 | 537 | 50 | 32 | 7036 | 20 | 64.57 | 19.21 | 17.73 | 17.93 |
