Отводы сварные секторные по ОСТ 34.10.752-97

Цена: По запросу
Количество:
Задать вопрос
+7 (343) 310-16-39

Область применения: для трубопроводов тепловых сетей на рабочее давление до 2,5 МПа при рабочей температуре до 200оС.

Условное давление, PN (Ру): 1,6(2,5) МПа

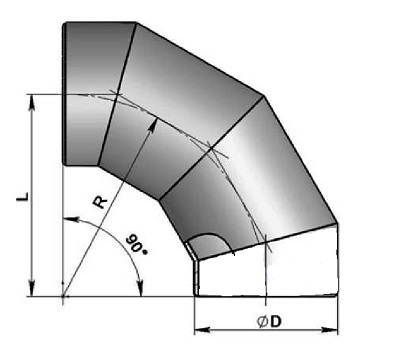

Наружный диаметр, D: 426 - 1620 мм
Угол, гр.: 15,30,45,60,90
Радиус гиба, R: 1,0 и 1,5 Ду
Материал: 20, 17Г1С, 09Г2С

          Предназначены для соединения трубопроводов тепловых  электростанций.   Стандарт соответствует требованиям правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды, утвержденным Госгортехнадзором РФ. Допускается применение сварных секторных колен для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем. Допускается применение сварных секторных колен на Ру до 2,5 МПа при Т до 200°С и Рр до 2,2 МПа при Т до 425°С.

Dy, мм

D, мм

S, мм

R, мм

Ру, МПа (кгс/см2), для неагрессивных сред

m, кг при угле 90 гр.

400

426

10

640

2.5(25)

118,4

500

530

8

530

1.6(16)

100,7

500

530

8

800

2.5(25)

134

500

530

11

530

2.5(25)

138,5

600

630

10

950

1.6(16)

236,7

600

630

12

950

2.5(25)

283,3

600

630

12

630

2.5(25)

209,4

700

720

9

720

1.6(16)

202,8

700

720

9

1080

2.5(25)

276,4

700

720

11

720

2.5(25)

247,6

800

820

9

1230

1.6(16)

358,5

800

820

11

1230

2.5(25)

438,8

800

820

11

820

2.5(25)

317,7

1000

1020

10

1530

1.6(16)

616,3

1000

1020

14

1530

2.5(25)

862,5

1000

1020

14

1020

2.5(25)

579

1200

1220

11

1830

1.6(16)

969,4

1200

1220

14

1830

2.5(25)

1233,7

1400

1420

14

2130

1.6(16)

1671,3

1600

1620

14

2430

1.6(16)

2206,2
