19лс68нж

+7 (343) 310-16-39
Ру, кгс/см2: 6.3Мпа DN: 50, 80, 100, 150, 200, 250, 300

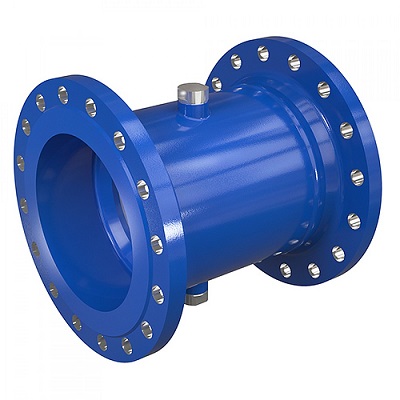

Затвор обратный фланцевый (клапан обратный фланцевый), 19лс68нж, предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
Затворы обратные фланцевые (клапаны обратные фланцевые) 19лс68нж, устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе
Герметичность затвора по ГОСТ Р 54808-2011
Тип клапана |
Материал корпуса деталей |
Присоединение к трубопроводу |
Рабочая среда |
Температура рабочей среды |
Климатическое исполнение |
Обратный |
Углеродистая сталь ст.20 |
Фланцевое по ГОСТ Р 54432-2011
|
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год |
до +425 0С |
У1 по ГОСТ 15150 |
Легированная сталь 09Г2С |
ХЛ1 по ГОСТ 15150 |
||||
Нержавеющая сталь 12Х18Н10Т |
до +550 0С |
УХЛ1 по ГОСТ 15150 |
Основные габаритные и присоединительные размеры
DN |
Присоединение к трубопроводу |
PN, МПа |
Размеры, мм |
n |
Рис. |
||||
L |
D |
D1 |
D2 |
d |
|||||
50 |
фланцевое тип 21 ГОСТ Р 54432-2011 |
6,3 |
300 |
47 |
175 |
135 |
22 |
4 |
1 |
80 |
380 |
77 |
210 |
170 |
22 |
8 |
|||
100 |
430 |
94 |
250 |
200 |
26 |
8 |
|||
150 |
550 |
142 |
340 |
280 |
33 |
8 |
|||
200 |
650 |
198 |
405 |
345 |
33 |
12 |
|||
200 (У)* |
250 |
||||||||
250 |
715 |
246 |
470 |
400 |
39 |
12 |
|||
300 (У) * |
315 |
294 |
530 |
460 |
39 |
16 |
* - Укороченный вариант
