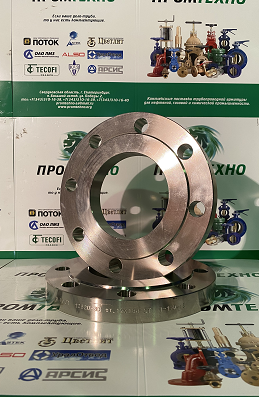

Плоский фланец по ГОСТ 12820-80

Цена: По запросу
Количество:
Задать вопрос
+7 (343) 310-16-39
Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.
В настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей фланцевых соединений, а также по выбору уплотнительной поверхности в зависимости от опасности и параметров рабочей среды.

DN

Тип

фланца

Масса фланцев кг., для PN кгс/см3

PN 6

PN 10

PN 16

PN 25

PN 40

PN 63

DN10

01

0.31

0.46

0.54

0.64

—

—

02

0.29

0.52

0.61

0.69

—

—

11

0.34

0.5

0.6

0.69

0.69

1.03

DN15

01

0.33

0.51

0.61

0.71

—

—

02

0.33

0.58

0.67

0.77

—

—

11

0.4

0.58

0.68

0.8

0.8

1.15

DN20

01

0.53

0.75

0.86

0.98

—

—

02

0.41

0.82

0.93

1.05

—

—

11

0.53

0.87

0.87

0.99

0.99

1.81

DN25

01

0.64

0.89

1.17

1.17

—

—

02

0.6

0.96

1.1

1.24

—

—

11

0.77

1.05

1.05

1.19

1.19

2.3

DN32

01

1.02

1.4

1.58

1.77

—

—

02

0.87

1.49

1.68

1.87

—

—

11

1.1

1.54

1.54

1.85

1.85

2.94

DN40

01

1.21

1.72

1.96

2.18

—

—

02

1.01

1.92

2.13

2.35

—

—

11

1.36

1.83

1.85

2.19

2.19

3.75

DN50

01

1.33

2.06

2.58

2.8

—

—

02

1.11

2.27

2.54

2.79

—

—

11

1.53

2.26

2.28

2.78

2.81

4.63

DN65

01

1.63

2.8

3.42

3.22

—

—

02

1.55

3

3.31

3.43

—

—

11

2

3.17

3.19

3.71

3.72

6.3

DN80

01

2.44

3.19

3.71

4.06

—

—

02

2.05

3.77

4.11

4.25

—

—

11

2.76

3.67

4.21

4.48

4.81

7.22

DN100

01

2.85

3.96

4.73

5.92

—

—

02

2.38

4.55

4.93

6.19

—

—

11

3.35

4.7

4.9

6.58

7.4

10.7

DN125

01

3.88

5.4

6.38

8.26

—

—

02

2.84

6.09

6.56

8.62

—

—

11

4.66

6.76

6.76

9.45

10.2

17.1

DN150

01

4.55

6.97

8.2

10.5

—

—

02

3.94

7.86

8.48

10.9

—

—

11

5.65

8.9

8.3

12.6

13.2

25.4

DN200

01

5.9

8.05

10.2

13.3

—

—

02

4.93

9

9.36

12.5

—

—

11

9.35

11.4

11.8

17.4

24.4

38.5

DN250

01

7.7

10.7

14.5

18.9

—

—

02

8.38

11.3

13.9

17.7

—

—

11

12.3

14.6

17.4

25.7

37.6

53.8

DN300

01

10.3

12.9

17.8

24

—

—

02

10.35

13.9

17.9

22.8

—

—

11

14.8

19.3

22.8

33.3

57.1

74.6

DN350

01

12.6

15.9

22.9

34.6

—

—

02

13.5

18

22.8

31.7

—

—

11

18.65

24.7

33.1

46.6

70.3

106

DN400

01

15.2

21.6

31

44.6

—

—

02

17

24.4

29.1

42.5

—

—

11

20.6

30

43

64.8

107

151

DN500

01

19.7

28

57

67.3

—

—

02

25.4

33.3

49.3

64.6

—

—

11

29.1

40

71

89

132

201
