Отводы гнутые по ГОСТ 22793-83 на давление свыше 10 МПА до 100 МПА при температуре среды от минус 50 до плюс 510° С

Цена: По запросу
Количество:
Задать вопрос
+7 (343) 310-16-39
+7 (343) 310-16-39
ГОСТ 22793-83 распространяется на гнутые отводы, которые применяются на предприятиях нефтехимической промышленности и промышленности по производству минеральных удобрений на давление свыше 10 МПа до 100 МПа при температуре среды от минус 50 до плюс 510° С.

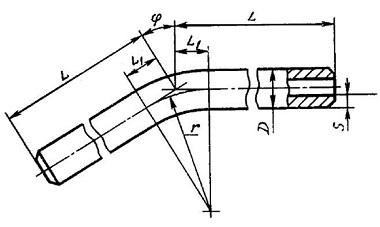

Пример условного обозначения гнутого отвода ГОСТ 22793-83 исполнения 1, с углом ϕ=90°, Dу 40 мм, на условное давление Ру 25 МПа из трубы 57х7, из стали марки 09Г2С:
Отвод 1-90°-40-25-57х7-09Г2С ГОСТ 22793-83
№ п/п |
Наименование |
Масса, кг |
1 |
Отвод 2-90°-6-40-11х2,5-09Г2С ГОСТ 22793-83 |
0,2 |
2 |
Отвод 2-90°-6-40-12х3,0-09Г2С ГОСТ 22793-83 |
0,2 |
3 |
Отвод 4-90°-6-63-15х4,5-09Г2С ГОСТ 22793-83 |
0,3 |
4 |
Отвод 2-90°-10-40-18х3,5-09Г2С ГОСТ 22793-83 |
0,5 |
5 |
Отвод 2-90°-10-40-20х4,5-09Г2С ГОСТ 22793-83 |
0,6 |
6 |
Отвод 4-90°-10-63-25х7-09Г2С ГОСТ 22793-83 |
1,0 |
7 |
Отвод 2-90°-15-40-25х4,5-09Г2С ГОСТ 22793-83 |
0,8 |
8 |
Отвод 2-90°-15-40-25х5,0-09Г2С ГОСТ 22793-83 |
0,9 |
9 |
Отвод 4-90°-15-63-35х9,0-09Г2С ГОСТ 22793-83 |
2,3 |
10 |
Отвод 1-90°-25-25-35х9,0-09Г2С ГОСТ 22793-83 |
1,5 |
11 |
Отвод 2-90°-25-40-38х6,0-09Г2С ГОСТ 22793-83 |
2,6 |
12 |
Отвод 2-90°-25-40-45х9,0-09Г2С ГОСТ 22793-83 |
4,3 |
13 |
Отвод 3-90°-25-50-45х10,0-09Г2С ГОСТ 22793-83 |
4,6 |
14 |
Отвод 4-90°-25-63-50х12,0-09Г2С ГОСТ 22793-83 |
7,1 |
15 |
Отвод 1-90°-32-25-45х6,0-09Г2С ГОСТ 22793-83 |
3,7 |
16 |
Отвод 1-90°-32-25-45х6,5-09Г2С ГОСТ 22793-83 |
4,0 |
17 |
Отвод 2-90°-32-40-51х11,0-09Г2С ГОСТ 22793-83 |
4,7 |
18 |
Отвод 2-90°-32-40-50х9,0-09Г2С ГОСТ 22793-83 |
5,7 |
19 |
Отвод 3-90°-32-50-57х12,0-09Г2С ГОСТ 22793-83 |
9,3 |
20 |
Отвод 4-90°-32-63-68х16,0-09Г2С ГОСТ 22793-83 |
16,1 |
21 |
Отвод 1-90°-40-25-56х7,0-09Г2С ГОСТ 22793-83 |
5,9 |
22 |
Отвод 1-90°-40-25-57х7,0-09Г2С ГОСТ 22793-83 |
6,1 |
23 |
Отвод 2-90°-40-40-68х12,0-09Г2С ГОСТ 22793-83 |
13,0 |
24 |
Отвод 3-90°-40-50-68х14,0-09Г2С ГОСТ 22793-83 |
14,6 |
25 |
Отвод 4-90°-40-63-83х19,0-09Г2С ГОСТ 22793-83 |
29,3 |
26 |
Отвод 1-90°-50-25-76х9,0-09Г2С ГОСТ 22793-83 |
14,5 |
27 |
Отвод 2-90°-50-40-83х14,0-09Г2С ГОСТ 22793-83 |
23,3 |
28 |
Отвод 3-90°-50-50-102х20,0-09Г2С ГОСТ 22793-83 |
47,2 |
29 |
Отвод 4-90°-50-63-102х22,0-09Г2С ГОСТ 22793-83 |
50,7 |
30 |
Отвод 1-90°-65-25-89х11,0-09Г2С ГОСТ 22793-83 |
24,8 |
31 |
Отвод 2-90°-65-40-102х16,0-09Г2С ГОСТ 22793-83 |
39,7 |
32 |
Отвод 3-90°-65-50-114х22,0-09Г2С ГОСТ 22793-83 |
63,8 |
33 |
Отвод 4-90°-65-63-127х28,0-09Г2С ГОСТ 22793-83 |
94,3 |
34 |
Отвод 1-90°-80-25-114х14,0-09Г2С ГОСТ 22793-83 |
44,1 |
35 |
Отвод 2-90°-80-40-127х18,0-09Г2С ГОСТ 22793-83 |
66,7 |
36 |
Отвод 3-90°-80-50-140х25,0-09Г2С ГОСТ 22793-83 |
109,4 |
37 |
Отвод 4-90°-80-63-159х36,0-09Г2С ГОСТ 22793-83 |
188,9 |
38 |
Отвод 1-90°-100-25-127х14,0-09Г2С ГОСТ 22793-83 |
53,8 |
39 |
Отвод 2-90°-100-40-140х20,0-09Г2С ГОСТ 22793-83 |
91,3 |
40 |
Отвод 3-90°-100-50-159х28,0-09Г2С ГОСТ 22793-83 |
156,5 |
41 |
Отвод 4-90°-100-63-180х40,0-09Г2С ГОСТ 22793-83 |
267,1 |
42 |
Отвод 1-90°-125-25-159х18,0-09Г2С ГОСТ 22793-83 |
108,3 |
43 |
Отвод 2-90°-125-40-180х28,0-09Г2С ГОСТ 22793-83 |
203,0 |
44 |
Отвод 3-90°-125-50-194х36,0-09Г2С ГОСТ 22793-83 |
316,5 |
45 |
Отвод 4-90°-125-63-219х48,0-09Г2С ГОСТ 22793-83 |
488,5 |
46 |
Отвод 1-90°-150-25-194х20,0-09Г2С ГОСТ 22793-83 |
192,4 |
47 |
Отвод 2-90°-150-40-219х32,0-09Г2С ГОСТ 22793-83 |
356,1 |
48 |
Отвод 3-90°-150-50-245х45,0-09Г2С ГОСТ 22793-83 |
581,1 |
49 |
Отвод 4-90°-150-63-273х60,0-09Г2С ГОСТ 22793-83 |
825,2 |
50 |
Отвод 1-90°-200-25-245х25,0-09Г2С ГОСТ 22793-83 |
355,2 |
51 |
Отвод 2-90°-200-40-273х38,0-09Г2С ГОСТ 22793-83 |
576,6 |
52 |
Отвод 3-90°-200-50-299х50,0-09Г2С ГОСТ 22793-83 |
940,5 |
