Тип арматуры: Обратный клапан подъемный

   Материал корпуса: Сталь углеродистая, Сталь легированная, Сталь коррозионностойкая

   Т/ф:  16нж10п

   Т рабочей среды, °C: до +420

   Ру, кгс/см2: 16

   Тип управления: Автоматический

   Рабочая среда: Вода, пар, другие жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой

Тип присоединения: Фланцевый

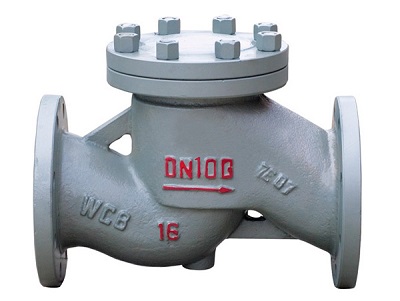

  Клапан обратный подъемный типа подъемный 16нж10п предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69 на нефтедобывающих, нефтеперерабатывающих комплексах и технологических линиях.

   Рабочее положение клапанов  подъемный 16нж10п на горизонтальном трубопроводе - крышкой вверх. На вертикальном трубопроводе эксплуатация не допускается. Направление потока среды должно быть под золотник (по направлению стрелки на корпусе).

  Принцип работы:

    При подаче рабочей среды во входной патрубок поток среды поднимает золотник со штоком,  входящим во втулку. При обратном потоке рабочей среды (или отсутствии рабочей среды в трубопроводе) золотник возвращается в исходное положение, перекрывая входное отверстие патрубка, давление обратного потока рабочей среды обеспечивает герметичность затвора (при отсутствии давления, золотник возвращается в исходное положение, под тяжестью собственного веса).

 Тип уплотнения:

Для клапанов 16нж10п-нержавеющая наплавка на седле и фторопластовое кольцо на золотнике клапана.

Основные габаритные размеры клапанов 16нж10п
