16нж13п

+7 (343) 310-16-39
Материал корпуса: Сталь углеродистая, Сталь легированная, Сталь коррозионностойкая Т рабочей среды, °C: до +420 Ру, кгс/см2: 40 Тип управления: Автоматический Рабочая среда: Вода, пар, другие жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой Тип присоединения: Фланцевый

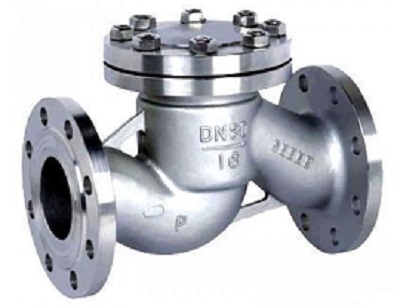

Клапан обратный подъемный типа 16нж13п предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69 на нефтедобывающих, нефтеперерабатывающих комплексах и технологических линиях.
Рабочее положение клапанов 16нж13п, на горизонтальном трубопроводе - крышкой вверх. На вертикальном трубопроводе эксплуатация не допускается. Направление потока среды должно быть под золотник (по направлению стрелки на корпусе).
Принцип работы:
При подаче рабочей среды во входной патрубок поток среды поднимает золотник со штоком, входящим во втулку. При обратном потоке рабочей среды (или отсутствии рабочей среды в трубопроводе) золотник возвращается в исходное положение, перекрывая входное отверстие патрубка, давление обратного потока рабочей среды обеспечивает герметичность затвора (при отсутствии давления, золотник возвращается в исходное положение, под тяжестью собственного веса).
Основные габаритные размеры:
Dn |
L |
D |
D1 |
N(d) |
15 |
130 |
95 |
65 |
4(14) |
20 |
150 |
105 |
75 |
4(14) |
25 |
160 |
115 |
85 |
4(14) |
32 |
180 |
135 |
100 |
4(14) |
40 |
200 |
145 |
110 |
4(18) |
50 |
230 |
160 |
125 |
4(18) |
65 |
290 |
180 |
145 |
8(18) |
80 |
310 |
195 |
160 |
8(18) |
100 |
350 |
230 |
190 |
8(22) |
125 |
400 |
270 |
220 |
8(26) |
150 |
480 |
300 |
250 |
8(26) |
200 |
600 |
350 |
295 |
12(30) |
