Присоединение к трубопроводу: трубой с уклоном 1:10 в сторону конденсатоотводчика.
Установочное положение на трубопроводе:
крышкой вверх.
Конденсатоотводчики предназначены для установки в закрытых помещениях.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, Т
по ГОСТ 15150-69.
Категория размещения: 3 по ГОСТ 15150-69.
Технические характеристики

DN, мм	PN, МПа	Tmax среды, ºC	Материал корп., сталь	Раб. среда	Макс. Kv, м³/ч
25	10	450	20	Пароводяная смесь	0,25

Условные обозначения

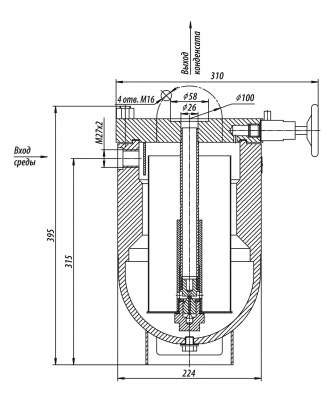

Конденсатоотводчик поплавковый 5с-1-2 DN 25 мм, PN 10 МПа предназначен для автоматического удаления конденсата из паропровода или других емкостей.

Закрытие или открытие запирающего элемента конденсатоотводчика осуществляется автоматически с помощью поплавка за счет различия плотностей водяного пара и конденсата (жидкости 2-й группы и ее паров).

Изделия, рассчитанные на предельное давление
в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
