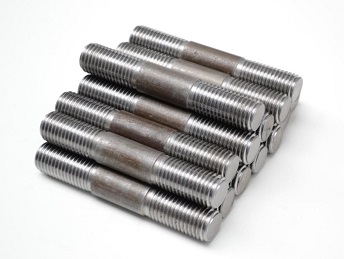

Шпильки по ГОСТ 9066-75
Шпилечно–фланцевое соединение используется для особо прочных креплений. К такой категории относятся конструкции, работающие при температурах 0-650, давлении более 4 МПа и слабоагрессивных средах (пар, вода). Шпильки для работы в особо сложных условиях изготавливаются по номеру ГОСТа 9066-75 или немецкого аналога DIN 975.
Используются они для фланцевых соединений воздуховодов, паровых и газовых турбин, корпусов цилиндров, стопорных, регулирующих клапанов, котлов, трубопроводов и частей арматуры (запорной). Шпилечный фланцево–корпусный тип крепления за который отвечает номер ГОСТ 9066-75 позволяет присоединять к основе детали с гладкоствольными отверстиями: из разнородных марок стали; для конструкций, которые периодически требуют разборки (замена деталей, очистка, профилактика, проведение тестирования металла и т. д.).
Категория |
Конструкция |
Отношение Ø |
max t раб |
Особенности |
А |
Сплошная |
Ø гл. ч. = Ø резьбы |
300 |
|
Б |
Сплошная |
Ø гл. ч. ≤ Ø резьбы |
300 |
|
В |
Осевое отверстие по длине; соединения разъемов с контролируемым затягом под нагрев |
Ø гл. ч. ≤ Ø резьбы |
650 |
гладкая часть выполнена четырехгранной |
Г |
Осевое отверстие по длине; соединения разъемов с контролируемым затягом |
Ø гл. ч. ≤ Ø резьбы |
650 |
гладкая часть выполнена четырехгранной с цилиндрич-им выступом ввинчиваемой стороны |
Д |
Осевое отверстие по длине; соединения разъемов с контролируемым затягом с нагревом |
Ø гл. ч. ≤ Ø резьбы |
650 |
гладкая часть выполнена четырехгранной |
