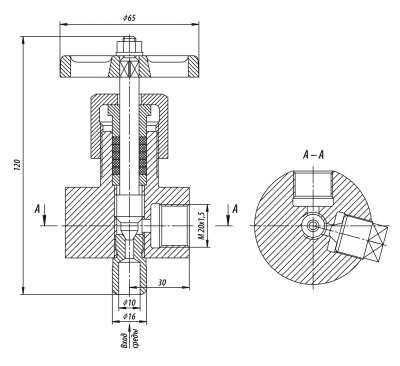

Присоединение к трубопроводу: под сварку. Установочное положение на трубопроводе: любое, в верхней полусфере относительно горловины. Клапаны (вентили) предназначены для наружной установки и установки в закрытых помещениях. Направление подачи рабочей среды: рекомендуется под затвор. Герметичность затвора: по классу А ГОСТ 9544-2015. Климат. исполнение: У, УХЛ, Т по ГОСТ 15150-69. Категория размещения: 1, 2, 3 по ГОСТ 15150-69. Усилие на ручном дублере (маховике, рукоятке):не более 300 Н.

DN, мм

Рр, МПа

Tmax среды, ºC

Материал корпуса, сталь

Рабочая среда

Раб. ход, мм

Мкр., Н·м, не более

Nоб. Полн. хода

Способ управления

Масса изд. без эл. прив., кг

10

13,7

560

12Х1МФ

пар

4

15

2

M

1,1

Технические характеристики

Условные обозначения

Клапаны (вентили) запорные относятся к запорной арматуре двухпозиционного действия.

Применяются только для открытия или перекрытия трубопрово­дов путем возвратно-поступательного перемещения запорного органа.

Управление запорными клапанами осуществляется при помощи:

  • рукоятки или маховика (М);
  • встроенного электропривода (Э);
  • через шарнир Гука (Г).

Конструкция клапанов адаптирована под применение электроприводов производства:

  • Э –  "БКЗ", г. Барнаул;  "ЧЗЭМ", г. Чехов; ЭГ – «ГЗ Электропривод», г. Москва;
  • ЭЧ – ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
  • ЭН – "БЕТРО-Тех", г. Бердск;
  • ЭМ – "Тулаэлектропривод", г. Тула;
  • ЭК – ZPA "Ресky", Чехия;
  • ЭД – "АUMA", Германия;
  • других производителей со стандартными узлами присоединения.

Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80,

при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
  • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
  • на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
