Цена: По запросу
Количество:
Задать вопрос
+7 (343) 310-16-39

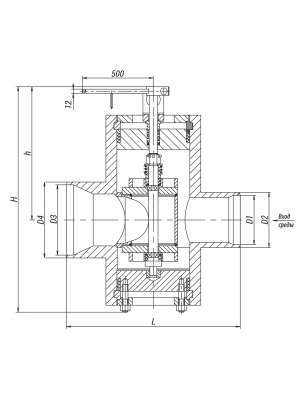

D1, мм:

410

D2, мм:

426

D3, мм:

410

D4, мм:

426

L, мм:

840

H, мм:

1050

h, мм:

560

Диаметр вх./вых., мм:

400/400

Присоединение к трубопроводу: под сварку. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.Категория размещения: 1, 2, 3 по ГОСТ 15150-69.Управление клапанами производится приводами:• типа МЭО через рычаг;• многооборотными встроенными электроприводами с токовым датчиком положения типа ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA»);• других производителей со стандартными узлами присоединения.

Технические характеристики

DN, мм

PN, МПа

Tmax среды, ºC

Материал корпуса, сталь

Рабочая среда

Макс. Kv, м³/ч

F, см²

Мкр., Н·м, не более

Тип корпуса

Nоб. Полн. хода

Обозначение эл. привода

N, кВт

t хода, с.

Масса изд. без эл. прив., кг

Масса изделия, кг

400

1,6

350

20

вода-пар

1064

264

580

проходной

0,25

МЭО-630/25-0,25У-92К

0,2

25

680

754

Условные обозначения

Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.

Конструктивные исполнения:• запорно-регулирующие• регулирующие.
