18c-2-4-4
+7 (343) 310-16-39

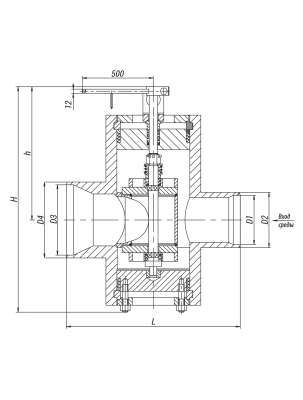

D1, мм: |
142 |
D2, мм: |
159 |
D3, мм: |
203 |
D4, мм: |
219 |
L, мм: |
500 |
H, мм: |
650 |
h, мм: |
385 |
Диаметр вх./вых., мм: |
150/200 |
Присоединение к трубопроводу: под сварку. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.Категория размещения: 1, 2, 3 по ГОСТ 15150-69.Управление клапанами производится приводами:• типа МЭО через рычаг;• многооборотными встроенными электроприводами с токовым датчиком положения типа ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA»);• других производителей со стандартными узлами присоединения.
DN, мм |
Рр, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
F, см² |
Мкр., Н·м, не более |
Тип корпуса |
Nоб. Полн. хода |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
150 |
2,5* |
450 |
20 |
вода-пар |
280 |
72 |
280 |
проходной |
0,25 |
МЭО-250/25-0,25У-99К |
0,25 |
25 |
202 |
229,5 |
Условное обозначение
Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.
Конструктивные исполнения:• запорно-регулирующие;• регулирующие.
