976-250-Эб
+7 (343) 310-16-39
|

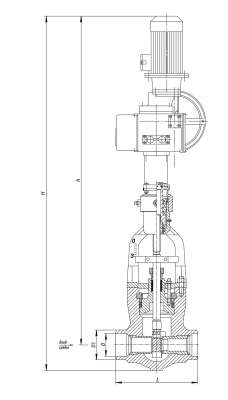

D1, мм: |
271 |
|
D2, мм: |
340 |
|
L, мм: |
800 |
|
H, мм: |
2155 |
|
h, мм: |
1890 |
Установочное положение: на горизонтальных участках и вертикальных участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление производится многооборотными встроенными электроприводами с токовым датчиком положения.
Максимальный перепад давления на клапане ограничен.
Технические характеристики
|
DN, мм |
Рр, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Раб. ход, мм |
Макс. Kv, м³/ч |
Макс. перепад давления, МПа |
F, см² |
Мкр., Н·м, не более |
Nоб. Полн. хода |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
|
250 |
23,5 |
250 |
20ГСЛ |
вода |
195 |
192 |
4 |
49,1 |
588 |
17,5 |
795-ЭР-0-V |
3,2 |
71 |
1073 |
1308 |
Условные обозначения
Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.
Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
