23с-80-1-Э
+7 (343) 310-16-39
|

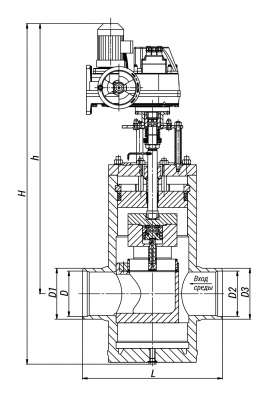

Диаметр вх./вых., мм: |
80/80 |
|
D, мм: |
77 |
|
D1, мм: |
90 |
|
D2, мм: |
77 |
|
D3, мм: |
90 |
|
L, мм: |
430 |
|
H, мм: |
975 |
|
h, мм: |
757 |
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 3, 4, 5 по ГОСТ 15150-69.
Установочное положение на трубопроводе: горизонтальное, вертикальное.
Направление подачи рабочей среды: на седло. По стрелке на корпусе.
Герметичность затвора: класс IV ГОСТ 9544-2015.
Управление осуществляется:
• встроенными электроприводами МЭОФ производства
ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
• других производителей со стандартными узлами присоединения.
Технические характеристики
|
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
F, см² |
Мкр., Н·м, не более |
Обозначение эл. привода |
N, кВт |
Время полного открытия (закрытия), сек |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
|
80 |
10 |
450 |
20 |
вода-пар |
64,5 |
21 |
250 |
МЭОФ-250/25-0,25У-99К |
0,25 |
25 |
69 |
109 |
Условные обозначения
Клапаны регулирующие разгруженные, дисковые, DN 80-200 типа 23с предназначены для регулирования расхода или давления рабочей среды.
Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно седла.
В качестве запорного органа не применяется.
