21с-225-3-Э-01
+7 (343) 310-16-39

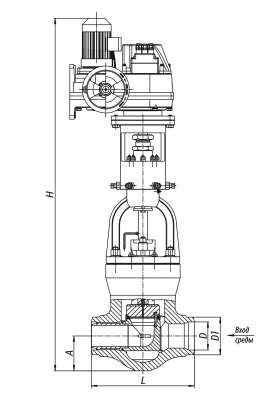

D, мм: |
230 |
D1, мм: |
285 |
L, мм: |
650 |
H, мм: |
2540 |
А, мм: |
245 |
Присоединение к трубопроводу: с помощью сварки.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69
Категория размещения: 2, 3 по ГОСТ 15150-69
Управление клапанами: от привода типа МЭОФ.
Технические характеристики
DN, мм |
Рр, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
Макс. перепад давления, МПа |
Мкр., Н·м, не более |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
225 |
9,8 |
540 |
15Х1М1Ф |
пар |
146 |
крит |
1600 |
0,3 |
25 |
958 |
992 |
Условные обозначения
Клапаны регулирующие разгруженные, дисковые типа 21с предназначены для регулирования расхода питательной воды и пара.
Устанавливаются в узлах питания парогенераторов, РОУ, БРОУ.
Применяются в качестве всережимных регулирующих органов.
