Присоединение к трубопроводу: фланцевое.
Установочное положение: на горизонтальных участках трубопроводов в положении штоком вверх в местах, удобных для обслуживания.
Для крепления клапана к строительной конструкции корпус его снабжен опорными лапами.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 3 по ГОСТ 15150-69.

 Технические характеристики

DN, мм	PN, МПа	Tmax среды, ºC	Материал корп., сталь	Раб. среда	Раб. ход, mm	Наименьшая площадь проходного сечения, см²	Макс. расход пара, т/ч	μ, не менее
400	0,45	148	20	пар	100	452	55	0,5

Условные обозначения

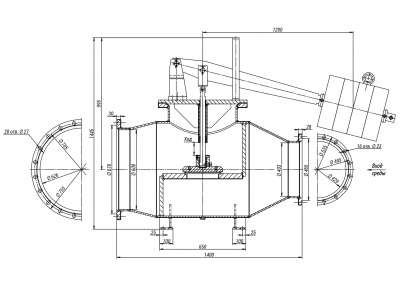

Клапаны предохранительные серии 788 DN 400/600 являются предохранительным устройством прямого действия. Устанавливаются на трубопроводах редуцированного и охлажденного пара после редукционно-охладительных установок.
