788-400/600-0-02
Цена: По запросу
Количество:
Задать вопрос
+7 (343) 310-16-39
+7 (343) 310-16-39
Присоединение к трубопроводу: фланцевое.
Установочное положение: на горизонтальных участках трубопроводов в положении штоком вверх в местах, удобных для обслуживания.
Для крепления клапана к строительной конструкции корпус его снабжен опорными лапами.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 3 по ГОСТ 15150-69.
Диаметр вх./вых., мм: 400/600
Технические характеристики
Условные обозначения
Установочное положение: на горизонтальных участках трубопроводов в положении штоком вверх в местах, удобных для обслуживания.
Для крепления клапана к строительной конструкции корпус его снабжен опорными лапами.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 3 по ГОСТ 15150-69.
Диаметр вх./вых., мм: 400/600
Технические характеристики
DN, мм | PN, МПа | Tmax среды, ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | Наименьшая площадь проходного сечения, см² | Макс. расход пара, т/ч | μ, не менее |
400 | 0,35 | 139 | 20 | пар | 100 | 452 | 45 | 0,5 |
Условные обозначения

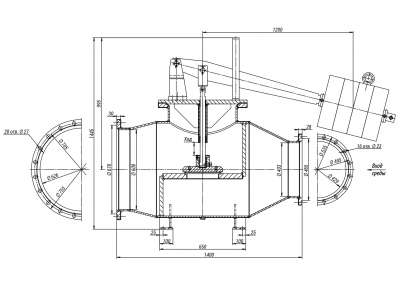

Клапаны предохранительные серии 788 DN 400/600 являются предохранительным устройством прямого действия. Устанавливаются на трубопроводах редуцированного и охлажденного пара после редукционно-охладительных установок.
