Т-32МС-3
+7 (343) 310-16-39
• цапковое;
• фланцевое.
Рассчитано на нагрузки от массы клапана и реактивных усилий, возникающих при его срабатывании.
Установочное положение: вертикально в наиболее высокой части защищаемого объекта.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

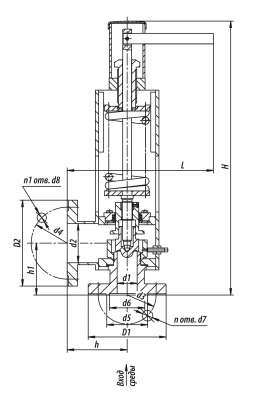

L, мм: |
416 |
H, мм: |
740 |
h1, мм: |
160 |
D1, мм: |
210 |
D2, мм: |
280 |
Диаметр вх./вых., мм: |
80/150 |
d1, мм: |
80 |
d2, мм: |
147 |
d3, мм: |
170 |
d4, мм: |
240 |
d5, мм: |
133 |
d6, мм: |
121 |
d8, мм: |
23 |
Технические характеристики
DN, мм | PN, МПа | Tmax среды, ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | F, см² | Диапазон настройки клапана Рн, МПа | μ, не менее | n | n1 | d7, мм |
80 | 6,3 | 425 | 20 | пар | 15+3 | 30,2 | 0,7-1,5 | 0,65 | 8 | 8 | 23 |
Условные обозначения
Клапаны предохранительные прямого действия предназначены для защиты оборудования от превышения давления рабочей среды выше допустимой величины.
Закрывается клапан при понижении давления пара в защищаемом объекте до определенной величины рабочего давления.
Выбор предохранительного клапана из номенклатуры, приведенной в данном каталоге, осуществляется в зависимости от параметров рабочей среды в защищаемом объекте и необходимой пропускной способности.
Количество предохранительных клапанов и их пропускная способность для энергоустановок общего назначения должны быть выбраны по расчету в соответствии с НТД, согласованной с Ростехнадзором РФ.
