Присоединение к трубопроводу:
• цапковое;
• фланцевое.
Рассчитано на нагрузки от массы клапана и реактивных усилий, возникающих при его срабатывании.
Установочное положение: вертикально в наиболее высокой части защищаемого объекта.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

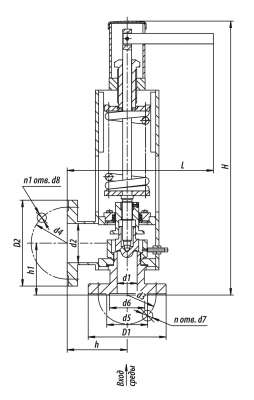

L, мм:	366
H, мм:	686
h1, мм:	130
D1, мм:	175
D2, мм:	215
Диаметр вх./вых., мм:	50/100
d1, мм:	50
d2, мм:	98
d3, мм:	135
d4, мм:	180
d5, мм:	102
d6, мм:	88
d8, мм:	18

Технические характеристики

DN, мм	PN, МПа	Tmax среды, ºC	Материал корп., сталь	Раб. среда	Раб. ход, mm	F, см²	Диапазон настройки клапана Рн, МПа	μ, не менее	n	n1	d7, мм
50	6,3	425	20	пар	12+3	18,1	3,5-4,5	0,65	4	8	23

Условные обозначения

Клапаны предохранительные прямого действия предназначены для защиты оборудования от превышения давления рабочей среды выше допустимой величины.

Закрывается клапан при понижении давления пара в защищаемом объекте до определенной величины рабочего давления.

Выбор предохранительного клапана из номенклату­ры, приведенной в данном каталоге, осуществляется в зависимости от пара­метров рабочей среды в защищаемом объекте и необхо­димой пропускной способности.

Количество предохранительных клапанов и их пропускная способность для энергоустановок общего назначения должны быть выбраны по расчету в соответствии с НТД, согласованной с Ростехнадзором РФ.
