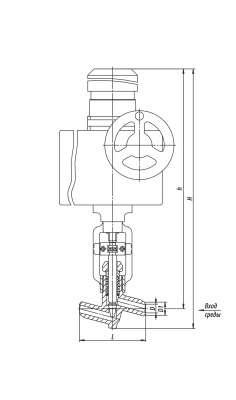

D, мм:

22

D1, мм:

32

L, мм:

160

H, мм:

821

h, мм:

775

Место установки: как правило, устанавливаются на трубопроводах впрыска охлаждающей воды в ОУ, РОУ, БРОУ и на технологических трубопроводах.  Требования по установке: клапаны предназначены для наружной установки и в закрытых помещениях с температурой окружающей среды до +70 °С. Клапаны, оснащенные встроенными приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх. Присоединение к трубопроводу: под сварку. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69. Категория размещения: 1, 2, 3 по ГОСТ 15150-69.

Технические характеристики

DN, мм

Рр, МПа

Tmax среды, ºC

Материал корпуса, сталь

Рабочая среда

Раб. ход, мм

Макс. Kv, м³/ч

F, см²

Мкр., Н·м, не более

Nоб. Полн. хода

Обозначение эл. привода

N, кВт

t хода, с.

Масса изд. без эл. прив., кг

Масса изделия, кг

20

16,5

560

12Х1МФ

пар

22

4,4

1,75

80

5,5

ПЭМ-А29У

0,18

27

5,6

27,6

Условные обозначения

Клапаны (вентили) регулирующие игольчатые применяются в качестве регуляторов расхода жидкости.  Обеспечение плавного регулирования в пределах расчетной пропускной способности достигается формой иглы клапана. Седло имеет упрочняющую наплавку повышенной твердости, стойкую к эрозионному и коррозионному износу.

Пропускная способность в зависимости от высоты подъема иглы клапана приведена на графиках.

Управление: маховиком или приводом с токовым датчиком положения типов ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA») или прямоходными пневмоприводами марок FESTO, VALBIA, AIR Torque, ROTORK и т.д., подбираемыми с учетом давления рабочей среды и воздуха.

Клапаны, оснащенные приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.

Клапаны, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:• на PN 100 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455°С; • на PN 63 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С; • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С.

В качестве запорных органов не применяются.
