10с-5-4-2Э
+7 (343) 310-16-39

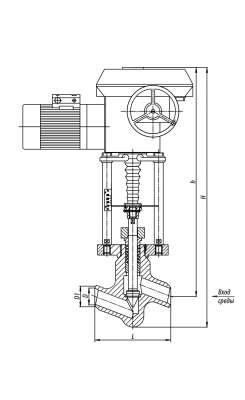

D, мм: |
49 |
D1, мм: |
60 |
L, мм: |
220 |
H, мм: |
753 |
h, мм: |
664 |
Место установки: как правило, устанавливаются на трубопроводах впрыска охлаждающей воды в ОУ, РОУ, БРОУ и на технологических трубопроводах. Требования по установке: клапаны предназначены для наружной установки и в закрытых помещениях с температурой окружающей среды до +70 °С. Клапаны, оснащенные встроенными приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх. Присоединение к трубопроводу: под сварку. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69. Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Технические характеристики
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Раб. ход, мм |
Макс. Kv, м³/ч |
Макс. перепад давления, МПа |
F, см² |
Мкр., Н·м, не более |
Nоб. Полн. хода |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
50 |
25 |
350 |
20 |
вода-пар |
30 |
10,25 |
1 |
2,39 |
250 |
5 |
МЭП-25000/100-50-У-99 |
0,3 |
60 |
38 |
63 |
Условные обозначения
Клапаны (вентили) регулирующие игольчатые применяются в качестве регуляторов расхода жидкости. Обеспечение плавного регулирования в пределах расчетной пропускной способности достигается формой иглы клапана. Седло имеет упрочняющую наплавку повышенной твердости, стойкую к эрозионному и коррозионному износу.
Пропускная способность в зависимости от высоты подъема иглы клапана приведена на графиках.
Управление: маховиком или приводом с токовым датчиком положения типов ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA») или прямоходными пневмоприводами марок FESTO, VALBIA, AIR Torque, ROTORK и т.д., подбираемыми с учетом давления рабочей среды и воздуха.
Клапаны, оснащенные приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.
Клапаны, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:• на PN 100 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455°С; • на PN 63 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С; • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С.
В качестве запорных органов не применяются.
