10с-5-2-1
+7 (343) 310-16-39

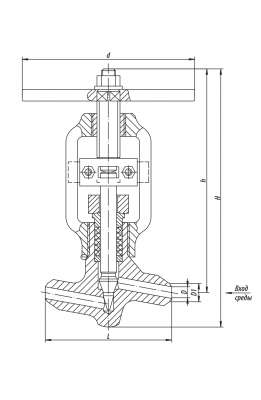

d, мм: |
200 |
D, мм: |
22 |
D1, мм: |
32 |
L, мм: |
160 |
H, мм: |
309 |
h, мм: |
263 |
Место установки: как правило, устанавливаются на трубопроводах впрыска охлаждающей воды в ОУ, РОУ, БРОУ и на технологических трубопроводах. Требования по установке: клапаны предназначены для наружной установки и в закрытых помещениях с температурой окружающей среды до +70 °С. Клапаны, оснащенные встроенными приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх. Присоединение к трубопроводу: под сварку. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69. Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Технические характеристики
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Раб. ход, мм |
Макс. Kv, м³/ч |
Макс. перепад давления, МПа |
F, см² |
Мкр., Н·м, не более |
Nоб. Полн. хода |
Масса изд. без эл. прив., кг |
25 |
10 |
450 |
20 |
вода-пар |
22 |
4,4 |
1 |
1,75 |
80 |
5,5 |
5,3 |
Условные обозначения
Клапаны (вентили) регулирующие игольчатые применяются в качестве регуляторов расхода жидкости. Обеспечение плавного регулирования в пределах расчетной пропускной способности достигается формой иглы клапана. Седло имеет упрочняющую наплавку повышенной твердости, стойкую к эрозионному и коррозионному износу.
Пропускная способность в зависимости от высоты подъема иглы клапана приведена на графиках.
Управление: маховиком или приводом с токовым датчиком положения типов ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA») или прямоходными пневмоприводами марок FESTO, VALBIA, AIR Torque, ROTORK и т.д., подбираемыми с учетом давления рабочей среды и воздуха.
Клапаны, оснащенные приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.
Клапаны, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:• на PN 100 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455°С; • на PN 63 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С; • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С.
В качестве запорных органов не применяются.
