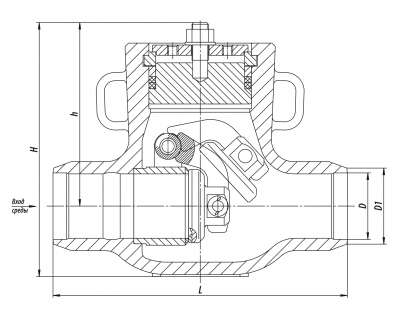

L, мм:	775	D, мм:	254
H, мм:	585	D1, мм:	274

Конструктивные исполнения: подъем­ные и поворотные.
Установочное положение:
• клапана обратного только на горизонтальных участках трубопроводов с направлением потока среды "под тарелку", так, чтобы направление потока совпадало со стрелкой, нанесенной на корпусе, при этом гайка (крышка) должна быть направлена только вверх.
• затвора обратного: на горизонтальных участках - крышкой вверх и на вертикальных участках трубопровода с направлением среды снизу вверх под тарелку.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Технические характеристики

DN, мм	PN, МПа	Tmax среды, ºC	Материал корп., сталь	Раб. среда	ζ**, не более
250	6,3	250	25Л	вода-пар	0,7

Условные обозначения

Клапаны обратные и затворы обратные применяются в системах трубопроводов в качестве не­управляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.

В рабочем состоянии клапан/затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии по­тока в обратном направлении клапан/затвор закрыт.

Изделия, рассчитанные на предельное давлениев соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

• на PN 100 от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
• на PN 63 от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
