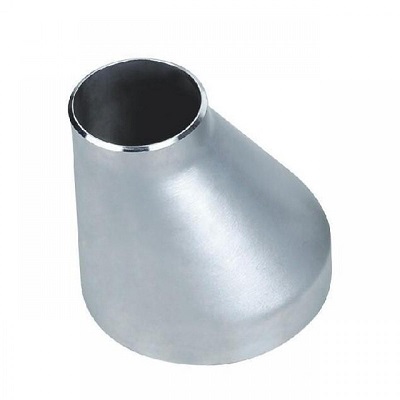

Переходы экцентрические ГОСТ 17378-2001
+7 (343) 310-16-39
Область применения: предприятия нефтегазового и химического комплекса, технологические трубопроводы, включая трубопроводы, на которые распространяются «Правила Госгортехнадзора России».
Температурный режим: от минус 70°С до плюс 450°С
Давление: до 10 МПа.
В отличии от концентрических переходов, экцентрические переходы применяются для изменения давления рабочей среды на горизонтальных участках трубопровода. В процессе эксплуатации такие детали принимают на себя повышенную нагрузку, с учетом этого конструкция эксцентрических переходов обеспечивает способность выдерживать работу в сложных условиях. Оси входного и выходного отверстия в эксцентрических переходах не совпадают. Такая особенность перехода позволяет избежать вероятности образования застоев рабочей жидкости в системе.
|
D, мм |
Т, мм |
D1, мм |
T1, мм |
Масса, кг |
D, мм |
Т, мм |
D1, мм |
T1, мм |
Масса, кг |
|
38 |
3 |
32 |
3 |
0,2 |
159 |
4,5 |
108 |
4 |
2,3 |
|
4 |
4 |
0,2 |
8 |
6 |
3,9 |
||||
|
45 |
4 |
25 |
3 |
0,2 |
10 |
8 |
4,8 |
||
|
4 |
32 |
4 |
0,2 |
12 |
9 |
5,9 |
|||
|
2 |
38 |
2,5 |
0,1 |
8 |
114 |
6 |
3,9 |
||
|
3 |
4 |
0,2 |
4,5 |
133 |
4 |
2,3 |
|||
|
57 |
5 |
32 |
3 |
0,3 |
6 |
5 |
3,4 |
||
|
4 |
38 |
2 |
0,3 |
8 |
8 |
3,9 |
|||
|
5 |
4 |
0,3 |
219 |
6 |
159 |
4,5 |
4,4 |
||
|
4 |
45 |
2,5 |
0,3 |
8 |
6 |
5,8 |
|||
|
5 |
4 |
0,3 |
10 |
8 |
7,2 |
||||
|
76 |
3,5 |
57 |
3 |
0,4 |
12 |
10 |
8,8 |
||
|
6 |
5 |
0,7 |
273 |
7 |
219 |
6 |
8,3 |
||
|
89 |
6 |
45 |
4 |
0,9 |
10 |
8 |
12 |
||
|
3,5 |
57 |
3 |
0,6 |
12(10) |
10 |
14 |
|||
|
6 |
4 |
0,9 |
325 |
8 |
273 |
7 |
11 |
||
|
3,5 |
76
|
3,5 |
0,6 |
10 |
8 |
12 |
|||
|
6 |
5 |
0,9 |
10 |
10 |
14 |
||||
|
8 |
6 |
1,2 |
12 |
10 |
16 |
||||
|
108 |
4 |
76 |
3,5 |
0,9 |
12 |
12 |
17 |
||
|
6 |
5 |
1,2 |
377 |
8 |
325 |
8 |
18 |
||
|
4 |
89 |
3,5 |
0,9 |
10 |
8 |
20 |
|||
|
6 |
6 |
1,2 |
12 |
10 |
24 |
||||
|
8 |
8 |
1,6 |
12 |
12 |
26 |
||||
|
114 |
4 |
89 |
3,5 |
1 |
426 |
10 |
377 |
10 |
23 |
|
6 |
6 |
1,3 |
12 |
10(12) |
28 |
||||
|
9 |
8 |
1,9 |
14 |
14 |
31 |
||||
|
133 |
5 |
108 |
4 |
1,6 |
530 |
10 |
426 |
8 |
38 |
|
8 |
6 |
2,5 |
12 |
10 |
46 |
||||
|
159 |
4,5 |
89 |
3,5 |
2,3 |
14 |
12 |
54 |
